DIAGNÓSTICO DEL PARQUE LA BANDERA MEMORIA DESCRIPTIVA

INTRODUCCIÓN

El Cerro de La Bandera, junto con Las Tres Cruces y Cristo Rey, es uno de los tres cerros titulares de la ciudad de Cali. Se sitúa al occidente de la ciudad, recostado sobre la ladera oriental de la cordillera Occidental, (uno de los tres ramales en que se divide la cordillera de los Andes al entrar en Colombia), y conforma el accidente geográfico llamado “Los Farallones De Cali”. Allí existe un polígono de 9.000 m2 entregado a la comunidad por la constructora Jaramillo Mora en donde se desarrolla el diagnóstico
La descripción que intento aquí, es parte del diagnóstico paisajístico de los parques principales de la ciudad de Cali en los que se embarco el VIVERO CAÑABRAVA sustentado en:
·         Visitas y recorridos al área geográfica
·         Estudio e investigación de las plantas nativas del cerro
·         Levantamiento topográfico simple del área
·         Fotografías del área
·         y en el “Informe Ejecutivo” presentado a la Corporación Autónoma Regional del Valle del Cauca - CVC por el ingeniero Carlos González Rodríguez y el grupo especializado de apoyo, para el proyecto paisajístico del eco-parque Cerro De La Bandera.

ALCANCE

El presente trabajo llegará hasta la obtención del diagnóstico y una propuesta
para su mejora paisajística del mencionado polígono

OBJETIVOS

El objetivo general del trabajo es realizar un diagnóstico paisajístico de los principales parques de la ciudad de Cali. Específicamente se pretende:
·         Contar con un documento académico de los parques de la ciudad
·         Entregar a la comunidad una alternativa para mejorar y valorar los predios públicos (parques) y privados (residencias).
·         general una visión compartida en los habitantes de la ciudad alrededor de la idea de usar y cuidar juntos un parque.
·         Mostrar en la página web www.canabravavivero.com métodos de diseño paisajístico
·         Valorizar hasta en un 7% el valor de cada inmueble alrededor del parque.
·         Generar seguridad y confianza en la zona
·         Oponerse a la construcción en el cerro
·         Presionar el cierre de las minas

MARCO GEOGRÁFICO - HISTORICO

El cerro tiene un área calculada en 56.2 hectáreas, situado en el centro-occidental de la ciudad, a una altitud de 1150 msnm (150 m sobre Cali). Ha tenido una tradición minera (carbón de socavón) y aunque la explotación tecnificada se suspendió desde 1980 aún persiste la artesanal, calificada como una de las actividades más responsables de la erosión del cerro y uno de sus más graves problemas

MUNICIPIO DE CALI
La ubicación geográfica del cerro dentro del plano geográfico de Cali se muestra con la estrella roja



            Localización del Cerro de la Bandera
La zona gris delimita el área urbana de la ciudad











ANALISIS Y EVALUACIÓN DEL SITIO

Factores naturales
·         Clima. El clima en Cali es cálido y húmedo, los máximos de lluvias son en abril y noviembre caracterizadas por ser cortas e intensas

Datos medidos en:
Aeropuerto Alfonso Bonilla Aragón
IDEAM
[1]
Promedios
anuales
Temperatura
Precipitatión
Brillo
Solar
Min
Med
Max
Total
Lluvia
Humedad
°C
°C
°C
mm
Dias
%
horas
18.7
23.8
29.6
908
139
73
162

·         Vientos. Predominan los norte – este con velocidades promedio de 11 km/h. Particularmente en la zona del Cerro La Bandera, el viento baja desde los farallones (oeste – este), con periodos de calma hasta las 10 AM y aumento de la velocidad de 10 AM hasta 8 PM
·         Orientación. El terreno se sitúa en la ladera oriental de la cordillera occidental y mira al este de la ciudad
        Cursos de agua. Se observan varias escorrentías provenientes de la parte alta del cerro en dirección al este. Una de ellas, la situada  en el límite sur ha permanecido con agua en los once meses de observación del año  2012.

Factores geomorfológicos
·         Curvas de nivel. El plano muestra tres cortes (L1, L2 y L3) que muestran el perfil del terreno.
·         Horizonte A. La textura del suelo es franco-arcillosa en la parte alta del cerro y arcillosa al sur sobre rocas ígneas de diabasa con una profundidad media de 35 cm. Sin embargo el terreno en donde se piensa construir el parque esta situado en una comisura del cerro por donde transcurren alguna escorrentías, lo que ha producido un horizonte O mucho más rico en materia orgánica  y de un color marrón oscuro.




Especies vegetales
“Tumbamaco” Didymopanax morotonii

“Balso” Ochroma piramidal

“Sangregado” Croton draco

“Chilca” o “Arrayan” Miconia minotiflora

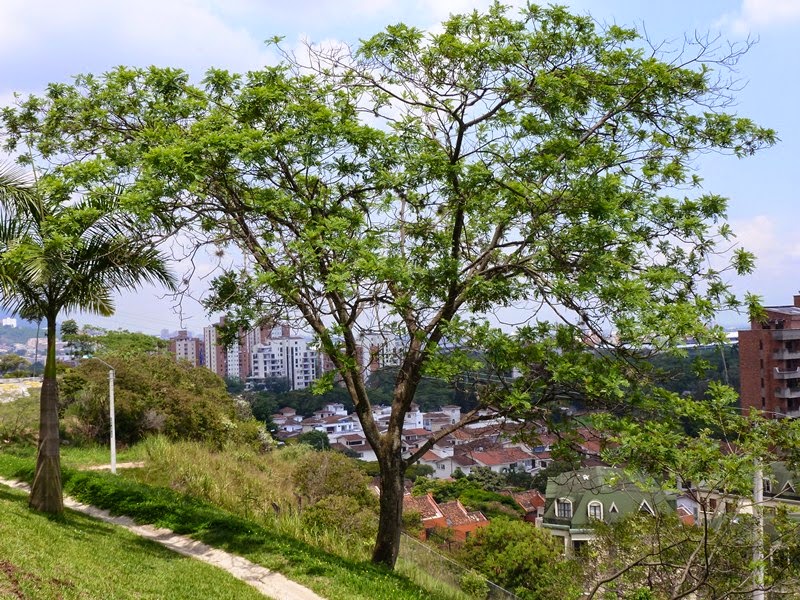

“Tachuelo” Zanthoxyilum Rhoifolium

Galinsoga parviflora

“Cineraria” Helichrysum petiolare

“Suelda con suelda”

 “Medallita”

Fauna
Existe una variedad amplia de aves y se ha visto un roedor grande posiblemente un “Guatin”. Alguna de las que se han podido fotografiar son:

“Guatin” al fondo y “Garza negra” en primer plano

“Guacharaca” Ortalis motmot

“Gavilán caminero” Buteo magnirostris

“Ardilla”

“Cuclillo ardilla” Piaya cayana

“Currucutu común” Otus choliba

“Mielero común” Coereba flaveola

“Mirla ollera” Turdus ignobilis; “Azulejo” Thraupis episcopus; “Carpintero habado” Melanerpes rubricapillus

“Pio judío”

“Piranga bermeja” Piranga flava

“Canario arrocero” Sicalis flaveola

“Siriri común” Tyrannus melancholicus

“Titiribí” Pyrocephalus rubinus

Factores antrópicos

En el “Plano Planta Paisajistica” puede verse:
·         el entorno del terreno
·         las vías de acceso
·         el acceso “natural” a la “zona de reserva”
·         la red de alta tensión
·    dos senderos con que cuenta el lote: uno construido por la urbanizadora en piedra caliza y otro, el "sendero del deseo" producto de los transeúntes del cerro (normalmente mineros)

Percepciones

·         El lote, como puede verse en los cortes (L1, L2 y L3), es una hondonada boscosa del cerro, lo cual limita mucho las vistas largas y solo desde algunos lugares altos, se tiene una visión hacia el Este de la ciudad.

Lote
Zona baja

·         Las zonas más bajas son humedales “latentes” que aparecen en las épocas de lluvias.
Zona baja
·         Huele a hojarasca y se oye el gorjeo y trinado de los pájaros desde el amanecer hasta bien entrada la tarde.
·         Es el límite entre lo silvestre y lo urbano.

Inicio del lote

·         La ciudad, por su temperatura, exige paisajes sombreados para poder disfrutarlos y pisarlos a cualquier hora del día y en la zona ya existe esa sombra



·         El tránsito peatonal no es del todo fácil

Sendero del “deseo”

·         Existe un ordenamiento natural de los individuos arbóreos y arvenses
·         En el predio al oeste del polígono, perteneciente a la familia Sardi, se observan cárcavas importantes; ausencia de arvenses a nivel del suelo y tala resiente de individuos arbóreos de 10 a 15 cm de diámetro en el cuello de la raíz.

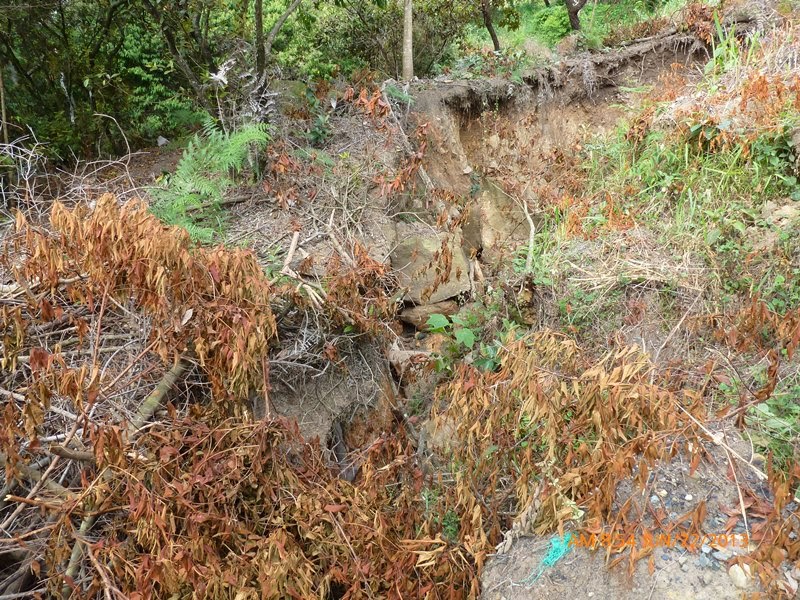

Lote de la familia Sardi

·         Se observa intervención a lado y lado del curso de la cañada de escorrentías que corre por el costado norte del polígono

DIAGNOSTICO
Estudiando el terreno, el plano y  los antecedentes del Cerro de la Bandera se puede concluir lo siguiente:
1.    La tradición minera del cerro es una condición que no esta en el alcance del presente proyecto y se sale del círculo de influencia que puede tener la comunidad. La solución requiere de voluntades políticas, pero la “zona de reserva” (9.000 m2) es una “zona publica” que una constructora entregó al municipio como compensación por la construcción de la urbanización “Altos de Guadalupe”, lo cual protege parcialmente el área no solo de la minería sino de proyectos urbanísticos futuros – todo esto lo aclara el “Certificado de Tradición” del predio, actualmente en poder de la administración y de este autor -.
2.    Lo accidentado del terreno genera visuales cortas y es quizá el aspecto que más cuidado requiere debido a la seguridad. Ciertamente la seguridad se logra si la gente visita y acude al parque, pero la vigilancia se hace indispensable
3.    El valor actual del paisaje se fundamenta en el dosel del bosque y en las galerías que dicho bosque forma a nivel del piso en donde es indispensable intervenir
4.  Como se dijo el área es una depresión del cerro por donde bajan escorrentías esporádicas y algunas permanentes, lo cual debe aprovecharse paisajísticamente
5.    El lote también cuenta con dos áreas soleadas sobre la zona central, por donde baja una de las escorrentías, allí la vegetación se compone de gramíneas y rastrojo típico del “bosque seco tropical”. Estas zonas soleadas deben participar de una forma importante dentro del diseño.
6. Las hondonadas que miran al Este; el bosque mismo, el perfil del terreno, principalmente el que muestra el corte (L1) y el rastrojo no permiten visuales largas. Sin embargo, la esquina noreste del predio permite una visual larga hacia el sureste de la ciudad la cual debe aprovecharse para situar allí un mirador
7.  Como se dijo esta parte del cerro constituye un micro-ambiente que ha influido notoriamente en el horizonte A del subsuelo. Además, trabajar con especies vegetales del cerro garantiza supervivencia y sustentabilidad vegetal y ahorra recursos económicos.
8.    La intervención permanente con enmiendas de herbicidas en el predio de la familia Sardi  afecta la estabilidad de todo el terreno, la vida vegetal y toda la cadena trófica encargada de la recuperación y sostenibilidad misma de todo el cerro

IDEA RECTORA
·        Conseguir uno o varios benefactores del parque para su cuidado y mantenimiento
·        Preservar el diseño “natural” del área humanizando la zona
·       No se empleara diseños geométricos que impliquen podas para mantener su forma. El jardín debe ser muy simple, natural y “democrático”
·      Observar la armonía natural de la naturaleza y tratar de imitarla, moldeando el “monte” para destacarlo y humanizarlo
·         Los colores de las áreas ajardinadas serán: amarillo, purpura, y varias tonalidades de verdes
·         Los perfiles accidentados del lote se aprovecharán para:
o   Generar curiosidad y sorpresas
o   Utilizar pastos gigantes a modo de seto en la corona del talud en la hondonada norte, no solo para contrastar con la vegetación nativa, sino para estabilizar el talud
·         Buscar elementos visuales muy caleños o con formas de animales del sitio (guatín, garza o ardillas) para ser emplazados dentro del parque
·         La líneas serán sinuosas y vagas
·         Se aprovecharán los meandros de las escorrentías, los pantanos y el sonido del agua
·         Un sendero perimetral  que recorra el parque y que lleve por entre las masas vegetales para generar curiosidad

NECESIDADES
El parque debe ser público por lo tanto debemos considerar los siguientes usos del mismo:
·         Entrada
·         Sitios para estar y descansar
·         Observatorio de aves
·         Estaciones para hacer gimnasia
·         Estaciones para juegos de niños
·         Un área para compostera y mantenimiento

Conectividad de las áreas


Compos
Deposito
Descanso
Gym
Juegos
Mirador
Observatorio
Area (m²)
Compos

2
0
0
0
0
0
20
Deposito


0
0
0
0
2
4
Descanso



1
2
2
1
50
Gym




1
1
0
50
Juegos





1
0
50
Mirador






0
25
Observatorio aves







16
TOTAL







165
2 – Es esencial la proximidad
1 -  Es deseable la proximidad
0 – No importa la proximidad



Características agrologicas del suelo deseables

AREA
TIPO DE SUELO
SOL O SOMBRA
DRENAJE
Compos
Arcilloso
Sol
Bueno
Deposito
Arcilloso
Luz
Bueno
Escaños
Arcilloso
Sombra
Bueno
Gym
Arcilloso
Luz
No necesario
Juegos
Arcilloso
Sol y sombra
Bueno
Mirador
Arcilloso
Sombra
No necesario

ESTRUCTURA ESPACIAL
1.    ENVOLVENTES

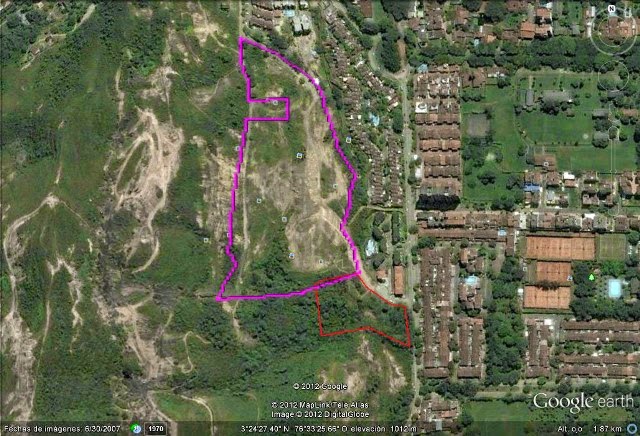

En la foto satélite se observan las envolventes principales:

  • Cerramiento de la urbanización: La que conforma el cerramiento del conjunto residencial “Altos de Guadalupe” materializada por una malla galvanizada de eslabones y árboles de 3 era magnitud

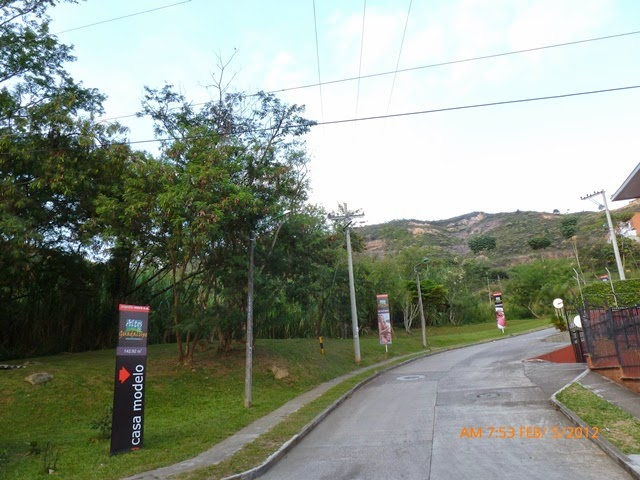

Calle 3 oeste
  • La que conforman las vías, (calles 3era y 1 era) materializadas con árboles de 2da magnitud, (sobre la calle 1era) y con una “manga” de grama y rastrojo sobre la calle 3eraCalle 3 oeste


Calle 1era

·   La imaginaria, al oeste y al sur, que conforma los límites de los predios privados,  materializada por rastrojo y árboles de 2da y 3era magnitud

2.         JERARQUIA
Si pensamos en su tamaño y en la población que visitará el parque podríamos, subjetivamente, hacer la siguiente jerarquización:
·         Área de gimnasio
·         Área de juegos
·         Área de descanso y vistas
·         Bosque
·         Jardín
·         Mirador de aves

 TRAMAS GEOMÉTRICAS

Se presentan dos tramas geométricas para los jardines:
·         Rectas para el jardín norte
·         Redondas para el jardín sur

ELECCIÓN DE ESPECIES

Los criterios de elección de las especies son:
·         Las condiciones climáticas, el sustrato y el asoleamiento
·  Que la especie crezca actualmente en el cerro de la bandera, es decir de fácil                  adaptabilidad y bajo mantenimiento
·         Pocas especies para que se destaque la mancha de color y darle “personalidad” al jardín

ESPECIES PROPUESTAS

Como se dijo se propono emplear las especies que crecen actualmente en el cerro

LLENOS Y VACIOS

Se propone junto con las dos geometrías:

Para el jardín norte se usarán cuatro especies y en el jardín sur dos:
·         Cineraria (52%). Follaje gris y flor lila
·         Galinsoga (10%). Follaje verde y flor amarilla-naranja
·         Citronella (9%). Follaje y flor de espiga
·         Helecho marranero (97%) para el jardín sur
·         Helecho palma (3%)


PLANILLA DE ESPECIES A UTILIZAR
NOMBRE
CANTIDAD
Zanthoxylum rhoifolium
"Tachuelo"
Existentes

Croton funckianus
"Sangregado"
Existentes

Miconia minotiflora
"Chilca" o "Arrayan"
Existentes

Didymopanax morotoni
"Tumbamaco"
Existentes

Pitecelobium dulce
“Chiminango”
Existente
Helichrysum petiolare
"Cineraria”
188

Galinsoga parviflora
"Estrellita"
38
Plumeria alba
"Amancayo"
5
Erythrina poeppigiana
“Cachimbo”
2
Citronella

31
Phlebodium aureo
Helecho palma
5
Pteridium aquillinum
Helecho marranero
163




ANALISIS ESPACIAL Y DE RECORRIDO
·        El área del parque es un trapecio irregular de bases 153 y 81 m y un ancho de 63 m con un área de 6.570 m². Como se dijo para el jardín norte (el área más asoleada), se adopto una trama de líneas rectas, junto con un seto sinuoso. Para el jardín sur se selecciono helechos como única especie. Las especies seleccionadas son del entorno y se deberán producir. El color predominante en el parque será el verde del dosel y del follaje en varias tonalidades;  el gris-azulado del follaje de la Cineraria, el violeta de su flor; también estará presente al amarillo de la flor de la Galinsoga.
·    El parque será circunvalado por un sendero que llevara a un paseo por todas las áreas definidas: bosque, descanso, jardín, juegos, miradores y gimnasio.
·      El acceso se encuentra en el costado noreste del parque y estará señalado por dos árboles de primera magnitud: Erythrina poeppigiana –“Cachimbo” de flor anaranjada.
·         El parque cuenta con un acceso “natural” sobre la calle 3era

 Acceso desde la calle 3 oeste

Pero sus límites occidental y sur son abiertos y desde ellos se puede acceder caminando.
El acceso “natural” cuenta con un sendero trunco construido en piedra “pizarra” o “caliza” amarilla y lleva directamente al área escogida como mirador y al área escogida para juegos. “Cachimbos” se proponen para enmarcar el acceso
·         Desde el inicio mismo del recorrido se nota el carácter de “escondido” que tienen todas las áreas. Estando frente al acceso se tendrá al frente la barrera verde que conforma el perfil del terreno y que impide la visual hacia el interior.

Acceso desde la calle 3 oeste

·         Adentrándose al parque por el sendero se tendrá una visual, al frente del jardín soleado,
Área soleada destinada al jardín norte,
 a la derecha en el límite del bosque estará el sendero peatonal

·      A  la derecha del acceso girando con dirección norte, se propone el mirador a la ciudad
con sus dos pérgolas y sus escaños

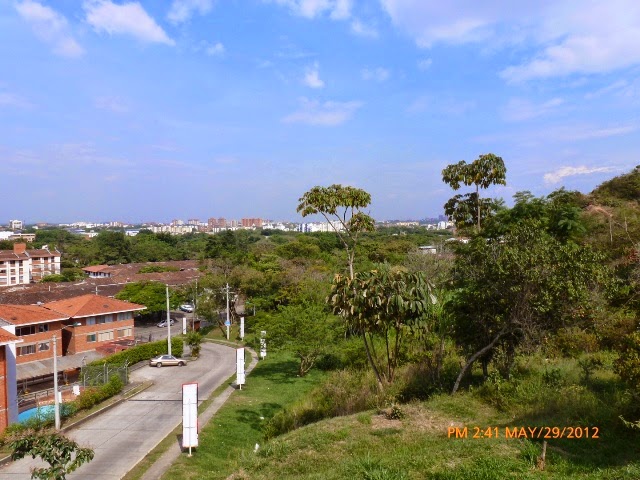

Área destinada al mirador

·        y a la izquierda del acceso, la zona de juegos infantiles, todas estas áreas enmarcadas por la envolvente del bosque.
·     Avanzando por el sendero del “deseo”, (producto de los transeúntes del cerro) en el sentido del reloj, el sendero se empina hasta llegar a la zona propuesta para descanso bajo el dosel del bosque, donde habrá un escaño.

Tramo medio del sendero del “deseo”

  • El camino sigue subiendo la loma hasta llegar al límite oeste del parque donde se bifurca: hacia la izquierda lleva  al mirador de aves; a la derecha al jardín soleado donde las especies  las conformarán las Galinsogas de flor amarilla y los macizos  de Cineraria de follaje verde-gris-azulado y flor lila, todo con la intención de “refrescar” el paisaje. A este jardín soleado le traza margen un talud casi vertical, en la corona del cual se situará un seto sinuoso de “Citronella”. Ambos brazos del sendero vuelven a confluir cerca del acceso. El parque por su morfología natural muy poco tratada, obliga a ser el recorrido por su sendero, mas allá del cual el terreno es agreste y accidentado. Sin embargo la zona del jardín soleado se conformará en salones un tanto laberinticos pero con vegetación baja que permitirá no solo la visual más larga de todo el parque sino el recorrido entre el jardín.
  • Partiendo de la bifurcación del límite oeste y en sentido contrario al reloj, se llega al mirador de aves y al segundo jardín conformado por una geometría sinuosa y dos especies de helechos: el marranero  y el palma

Tramo final del sendero del “deseo”, girando hacia el sur se llega a la quebrada de escorrentía



       Quebrada de escorrentía


JUAN PABLO GIRALDO LALINDE
